星云5V300A/5V450A/5V600A
電芯能量回饋充放電測試系統

星云 5V300A/5V450A/5V600A 電芯能量回饋充放電測試系統是一款由計算機控制的能量回饋式電源測試系統。主要用于高功率高能量二次電池（動力電池、儲能電池等）電性能測試，如：電池循環壽命試驗，容量測試，直流內阻測試，充放電特性測試，深度放電試驗，電池一致性測試，倍率充放電測試等，可實現充放電數據監測一體化。

應用范圍

動力電池
儲能電池

產品亮點

高速電流響應

電流響應：≤4ms

深度電壓放電

放電電壓低至：1V

高倍率電池測試

并機電流：4800A

完善的充放電保護

降低電池生產事故發生率

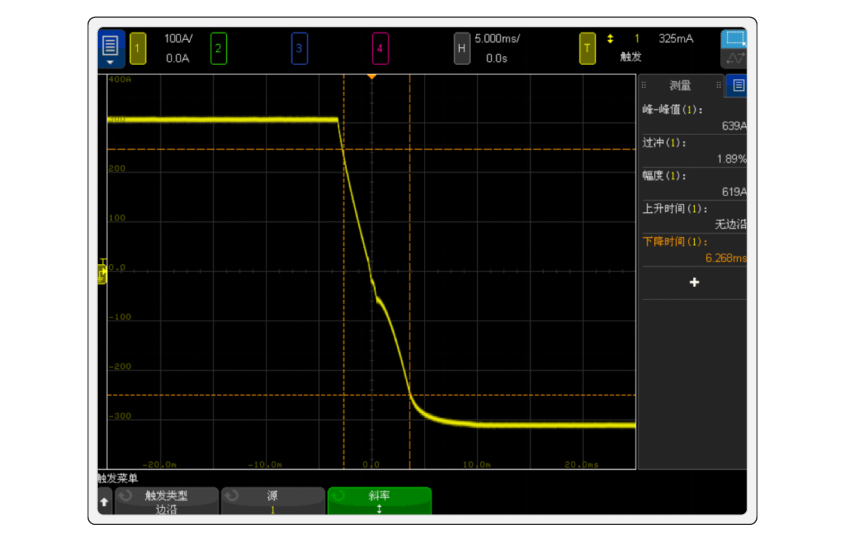

高速電流響應≤4ms

電流響應時間：0A到300A＜3.2ms
切換時間：充電300A-放電300A＜6.2ms

放電電壓低至1V

模擬電池深度放電情況，研究性能變化規律，確保電池在各種不同應用場景中都能可靠運行

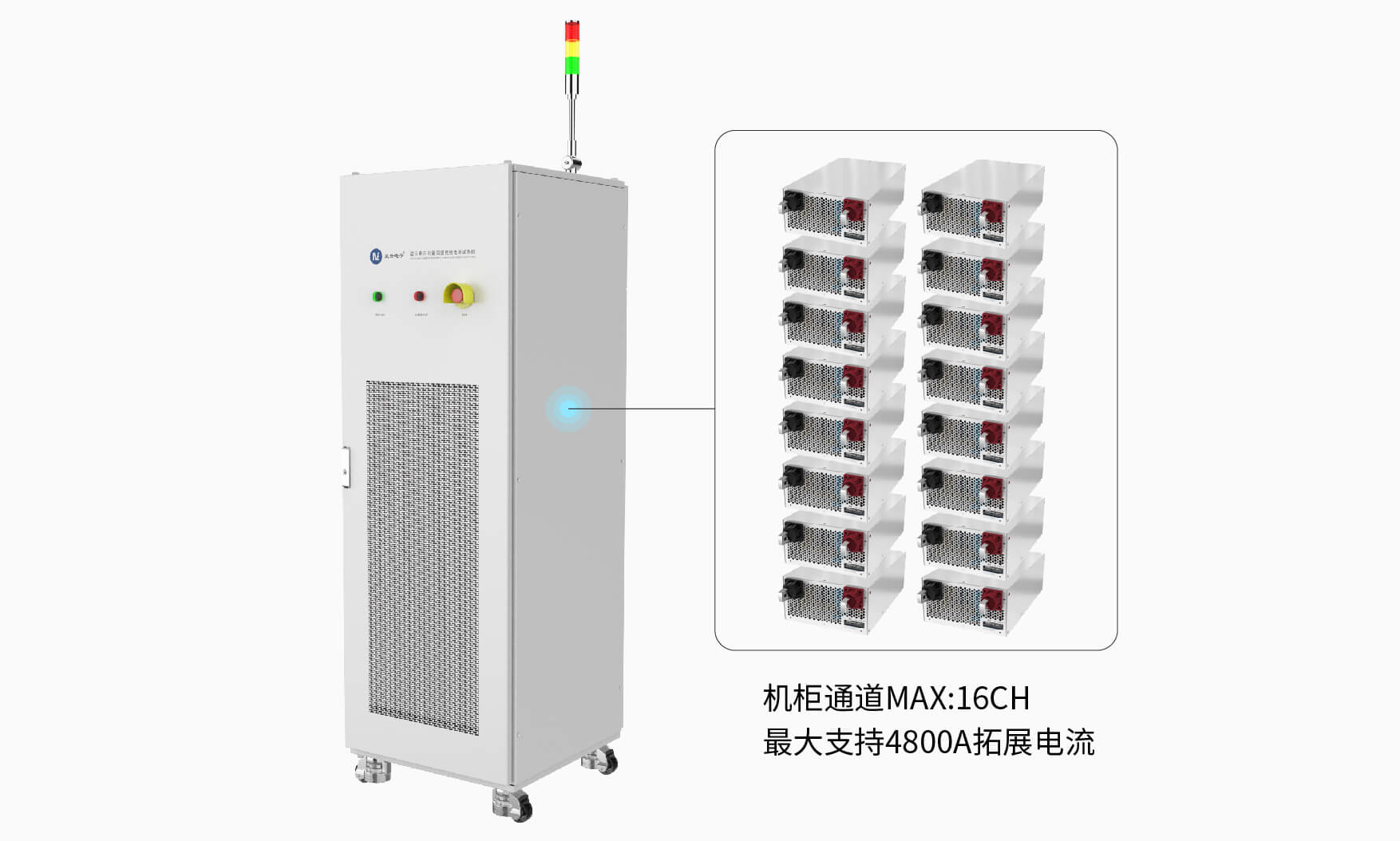

并機電流4800A

實現4800A拓展電流，深入探索超高倍率電池測試，領略其令人驚嘆的性能與無限潛力
全局保護運行無憂

? 電壓/電流/上下限/電網過/欠壓/容量上下限保護
? 過頻/過功率保護
? 設備斷電續接保護
? 通道異常捕獲保護
? ... ...
高性能中位機
全脫機運行12小時

? 系統架構中加入高性能中位機，實現設備端邊緣計算能力，從而降低通訊回路延遲、提升設備端運算控制實時性和設備穩定性
? 搭載NEBTS軟件，實現多種復雜運算，最高可全脫機穩定運行12小時，上位機恢復時自動接續

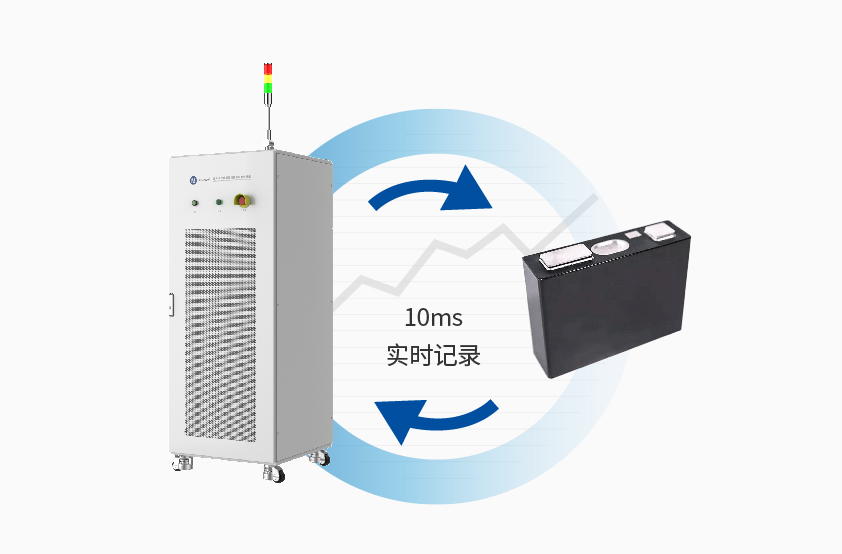

10ms實時記錄
捕捉瞬間變化

快速感知電池的瞬間波動，精準記錄關鍵數據，防止遺漏重要信息。
支持20ms路譜

路譜數據精度＜0.05%F.S.
還原路況實時動態，滿足各種實時動態測試
